組合式鋼制棧橋(臺)是用于安裝汽車、火車液體介質裝卸設備及配套管線,并供人員操作時行走的綜合作業平臺。
型號說明
?使用場所代碼: QC - 汽車用 HC - 火車用
?結構形式代碼: T - 棧臺 Q - 棧橋
?順序改進號代碼: 用數字1、2、3 …表示(具體見通用規格型號一覽)
?尺寸參數代碼:標注棧橋/臺尺寸 用字母B×A B - 寬(米) A - 長(米)
通用規格型號一覽
使用場所(suo)及結構形式
|
順序改進號(hao)
|
特征描述
|
寬度Bm
|
長度Am
|
高(gao)度m
|
型(xing)號
|
汽車棧臺(tai)
|
1
|
單立柱
|
1.6
|
1.5
|
2.5
|
QCT/1-1.6*1.6
|
2
|
雙立柱
|
2.0
|
2.0
|
2.5
|
QCT/2-2*2
|
3
|
通(tong)過式
|
2.0
|
根據用戶需要
|
4.5
|
QCT/3-2*A
|
火車棧橋
|
1
|
單側
|
1.6
|
根據用戶需(xu)要
|
3.5
|
HCQ/1-1.6*A
|
2
|
雙(shuang)側
|
2.0
|
根據用戶需要(yao)
|
3.5
|
HCQ/2-2*A
|
3
|
簡裝式(shi)
|
2.0走道0.8
|
根據用戶需要
|
3.5
|
HCQ/3-2*A
|
注:我公司可根據用戶要求(qiu)設(she)計、制造特(te)殊規(gui)格棧橋。

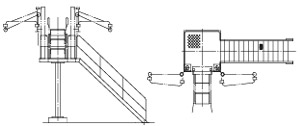

QCT/1-1.6×1.6型 單立柱汽車棧臺
使用場合:汽車(che)槽車(che)側面(mian)裝卸作業
材 質:碳鋼或不(bu)銹鋼
表面處理:拋丸(wan)除銹
防腐處(chu)理(li):油漆或熱浸(jin)鋅
面板形式:鋼格板或花紋板
多安裝4臺(tai)鶴(he)管和3臺(tai)活動梯
|
QCT/2-2×2型 雙立柱汽車棧臺
使用(yong)場合(he):汽車槽車側面裝卸作(zuo)業
材 質(zhi):碳(tan)鋼或不銹鋼
表面處理:拋丸除銹
防腐(fu)處理:油漆或熱浸鋅
面板(ban)形式:鋼格板(ban)或(huo)花紋板(ban)
最多安裝4臺鶴管和(he)2臺活動梯(ti)
|
QCT/3-2×A型 通過式汽車棧臺
使用場合:汽車(che)槽車(che)通過(guo)式裝卸作業
材 質:碳鋼(gang)(gang)或不銹(xiu)鋼(gang)(gang)
表面處(chu)理:拋丸除(chu)銹
防腐處理:油漆或(huo)熱浸鋅(xin)
面板(ban)(ban)形式:鋼(gang)格板(ban)(ban)或花紋板(ban)(ban)
棧(zhan)臺長度可根據(ju)需要設計
|

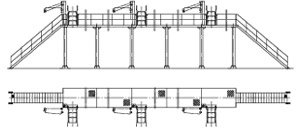

HCQ/1-1.6×A型 單側火車棧橋
使用場合:火車(che)(che)槽車(che)(che)單側(ce)裝卸作業(ye)
材 質:碳(tan)鋼
表面處(chu)理:拋丸除銹
防(fang)腐處理:油漆或熱浸鋅
面板(ban)(ban)形(xing)式:鋼格板(ban)(ban)或花紋板(ban)(ban)
車位(wei)(總長(chang))可根(gen)據需(xu)要(yao)設計(ji)
|

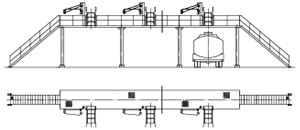

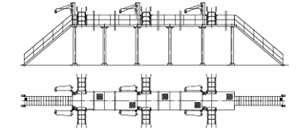

HCQ/2-2×A型 雙側火車棧橋
使用場(chang)合:火車槽車側面(mian)裝卸作(zuo)業
材 質:碳鋼
表面處理:拋丸除銹
防腐處理:油漆(qi)或熱浸鋅
面板形式:鋼格板或(huo)花紋板
車位(總長)可根據需要設計
|

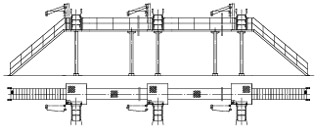

HCQ/3-2×A型 簡裝式火車棧橋
使用(yong)場合:火車槽車側面裝卸作業
材(cai) 質:碳鋼
表(biao)面處理(li):拋丸除銹
防腐處理:油(you)漆(qi)或熱(re)浸鋅
面板(ban)形式:鋼格板(ban)或花(hua)紋(wen)板(ban)
車位(總長)可根據需要設計
|

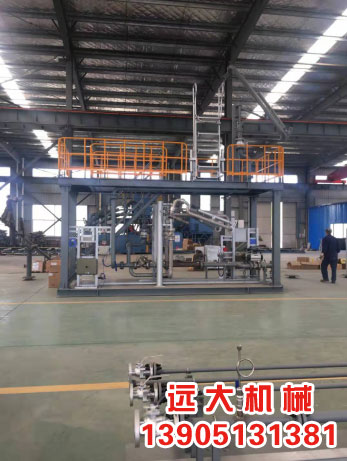

現場圖片
|
